BetoDeck ENDÜSTRİYEL YÜKSELTİLMİŞ DÖŞEME AYAK VE KUŞAK SİS

Fabrikalar, Enerji Santralleri, büyük tesisler ve büyük sanayi kuruluşları Orta gerilim odaları için üretilen Betodeck Kutu Profil Ayarlı Ayak Konstruksiyon Sistemi metrekarede taşınabilecek en yüksek ayarlı profil sistemine sahiptir.Yayılı yük te metrekarede 4 ton gibi azami yükler BetoDeck Kutu profil ile taşınabilir. ABB, Siemens, gibi kuruluşların panoları bazen 20 metre boyunda olup 25 ton bir ağırlığa sahiptirler.İşte bu tip panolar ve dolayısıyla bu tip ağırlıklar için özel üretilen ayarlı sistem Pano bazaları ve Pano alt konstruksiyonları Betodeck'in geliştirdiği bu sistemle hem milimetrik ayarlanabiliyor, hem de deprem dayanımı çok daha yüksek bir zemin ortaya çıkıyor. İsteğe bağlı olarak kaynaklı yerinde işlenen veya ayarlı kaynaksız hazır kesilmiş (cut size) Profillerle sadece yerinde montajı yapılan BetoDeck Ağır Yğk Ayarlı kutu profil Konstruksiyon Sistemi sayesinde eski panoların değişimi de mümkün.

Kutu Profil Ayak Teknik Özellikler

Ayak Tabanı:

2 mm. galvanize çelikten imal, yuvarlak veya 10x10cm  ebadında kare, M14 veya M16  saplama perçinle tutturulmuş.

Boru:

Ayak kafasına presle monte edilmiş, et kalınlığı 1,5 mm. olan, 25 mm. Çapında galvanize çelik borudur. Borunun saplamaya takılan kısmı büzme ve 4 damardan teşekkül olacaktır.

Ayak Sabitleme Somunu:

Ayak yüksekliğini ayarlamakta kullanılan ve istenilen yükseklikte sabitleme yapan galvanize edilmiş tırnaklı kontra somun.

Plastik Yıldız: 2,5 mm. kalınlığında, ayak kafasının üzerine takılacak, kare şeklindeki plastik conta olacaktır.

Metal Kuşak: 1 mm. galvanize çelikten mamul, U şeklinde,26x25x26 ebatlarında olacaktır.

Plastik Kuşak: 1 mm kalınlığında plastikten conta, metal kuşakların üzerine takılır ve panelle metal kuşağın teması sırasında oluşabilecek ses ve kaymaları önler.

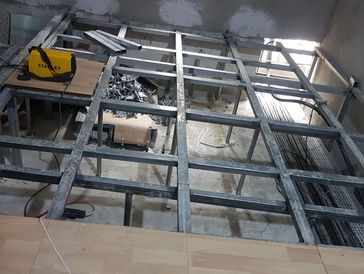

Taşıyıcı Sistem
Kutu profil konstruksiyon veya galvaniz ayak sistemi ile 10 ila 150 cm arası yükseklik imkanı.
